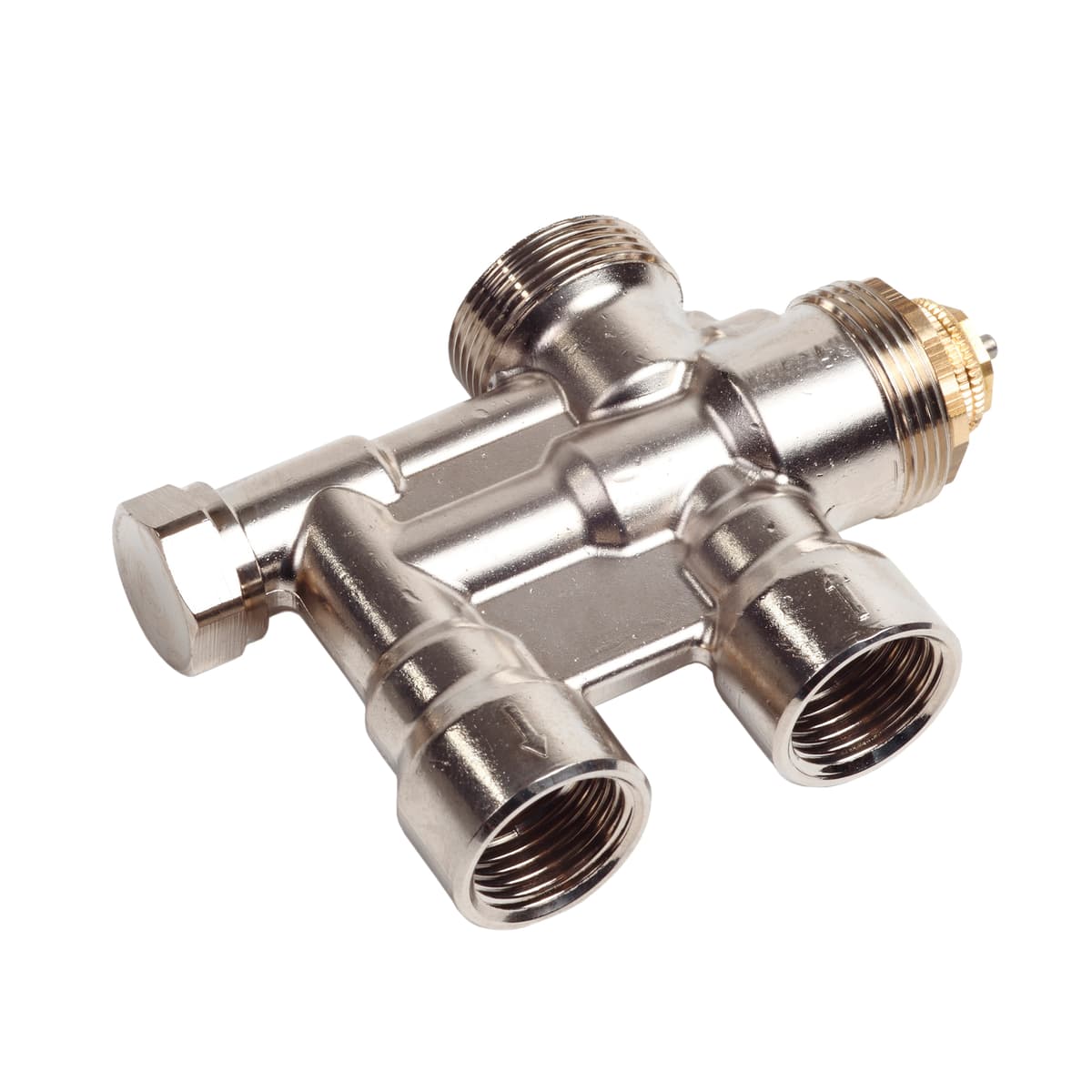

Utbytesventil NAF, AHA S69
Förbättrar kompatibiliteten i enrörs värmesystem.
- Mångsidiga anslutningar
- Termostatkompatibilitet
- Underhållsvänlig
- Hållbara material
- Effektiv reglering
Specifikationer
| ETIM Class : | EC010136 - Radiatorventil |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Ytskydd : | Förnicklad |
| Dimension termostatdel : | M28x1,5 |
| Förinställning : | Utan slagbegränsning |
RFA 03/04/05/06 ersätter NAF/AHA S69 1- eller 2- rörsventiler bottenkopplade. Ventilerna kan regleras med termostat eller handratt M28x1,5.
Beskrivning
RFA 03/04/05/06 har dold förinställning under packboxen. Injustering av 2-rörssystem görs med nyckel FN2. Fördelning av flödet (1-rörs) mellan radiator och by-pass görs med FN2. Skruva det antal varv som anges i tabell radiatorflöde 1-rörs. Ventilen har anslutning M22x1,5 eller M18x1,5 mot rörsystemet. Anslutningen mot radiatorn är M26x1,5. Ventilens retur stängs av med en spindel under locket och tillopp med termostat eller handratt. Vid avstängning stängs inte by-passen.
