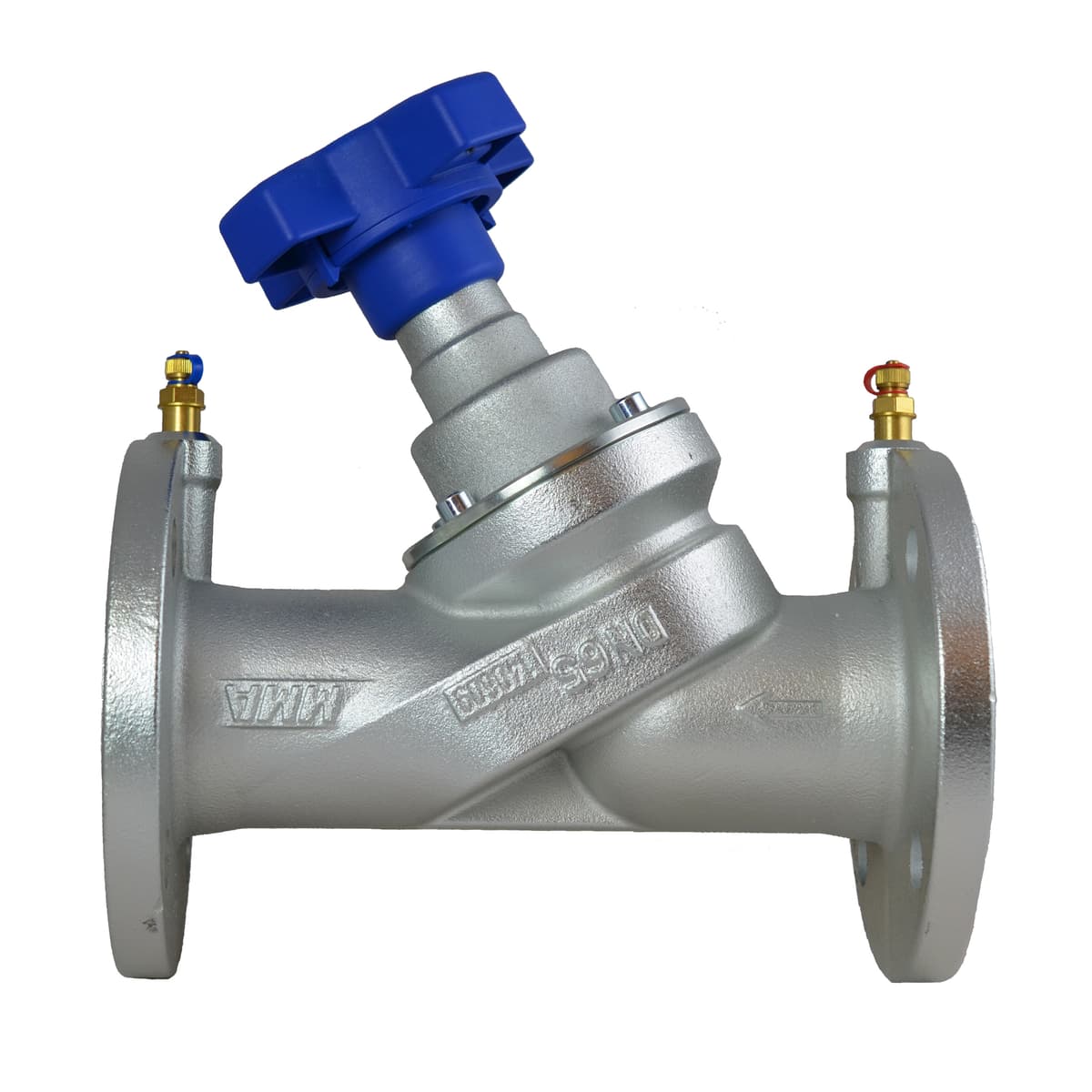

Balanseringsventil STV flänsad
Balanseringsventil
Specifikationer
| ETIM Class : | |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Materialkvalitet : | Gjutstål |
| Ytskydd : | Lackerad |
| Dimension (Nominell diameter) : | DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 350, DN 400, DN 250, DN 300 |
| Tryckklass : | PN 16 |
| Tryckklass fläns (flänsborrning) : | PN 16 |
| Lämplig för värmevatten : | Ja |
| Max. arbetstryck [EU570056]: | 16 |
| Förinställningar låsbara : | Ja |
Balanseringsventilen STV (E) används för att balansera flöden i värme- och kylsystem.
Beskrivning
Dimensionering
STV (E) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STV (E) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Montage
STV (E) har flödesriktning märkt på ventilhuset.
STV (E) har standard flänsar enligt EN 1092-2.
STV finns med flänsar enligt ANSI på förfrågan.
CE
Ventilerna är godkända enligt PED 2014/68/EU.
Tryckavlastad kägla STV DN 80-150 har tryckavlastad kägla.
Tryckavlastad kägla
STV DN 80-150 har tryckavlastad kägla.
