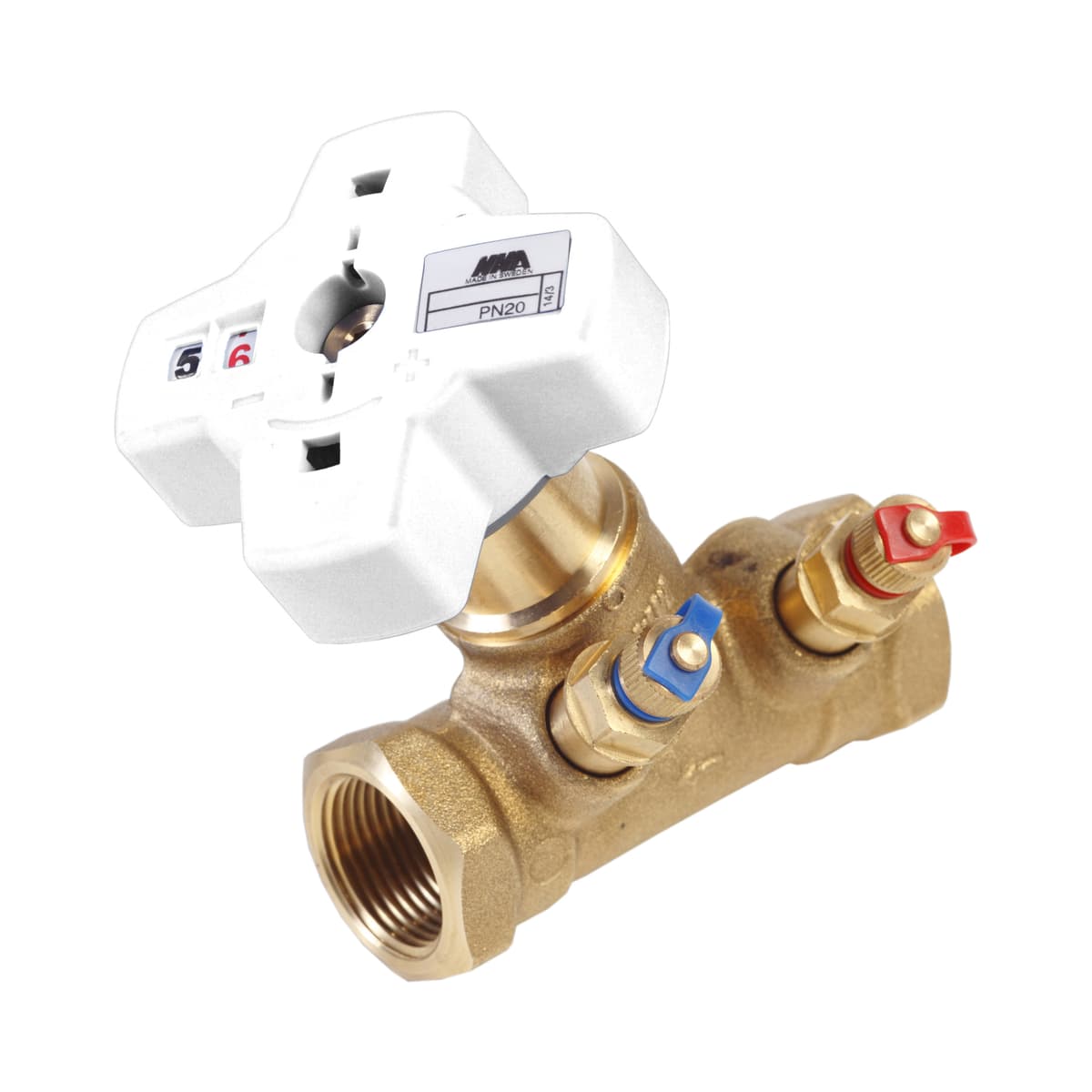

Balanseringsventil Evobalance
Används för att balansera flöden i vvc-, värme- och kylsystem.
- Lågblyad mässing
- Hög noggrannhet
- Dimension: DN 10-50
- Tryckklass: PN 20
- Temperatur: -20°C till 120°C
Specifikationer
| ETIM Class : | EC011463 - Injusteringsventil |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Ytskydd : | Obehandlad |
| Dimension (Nominell diameter) : | DN 15, DN 20, DN 25, DN 32, DN 10, DN 40, DN 50 |
| Tryckklass : | PN 20 |
| Lämplig för tappvatten : | Ja |
| Lämplig för tappvarmvatten : | Ja |
| Lämplig för värmevatten : | Ja |
| Max. arbetstryck [bar]: | 20 |
| Förinställningar låsbara : | Ja |
Den lågblyade balanseringsventilen Evobalance används för att balansera flöden i vvc-, värme- och kylsystem.
Evobalance har material enligt dricksvattengodkännande.
Hög Miljögodkänd klassning hos Sunda hus och BVD bedömning klass B.
Dimensionering
Evobalance dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
Evobalance skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Rattinställningen motsvarar Kv. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan. Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda. Ratten kan plomberas.
