Utbytesventil för ARCU
Utbytesventil för ARCU.
- Hög kompatibilitet
- Flexibel reglering
- Enkel förinställningsjustering
- Förbättrad effektivitet
- Hållbar konstruktion
Specifikationer
| ETIM Class : | EC010136 - Radiatorventil |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Ytskydd : | Förnicklad |
| Dimension termostatdel : | M28x1,5 |
| Förinställning : | Utan slagbegränsning |

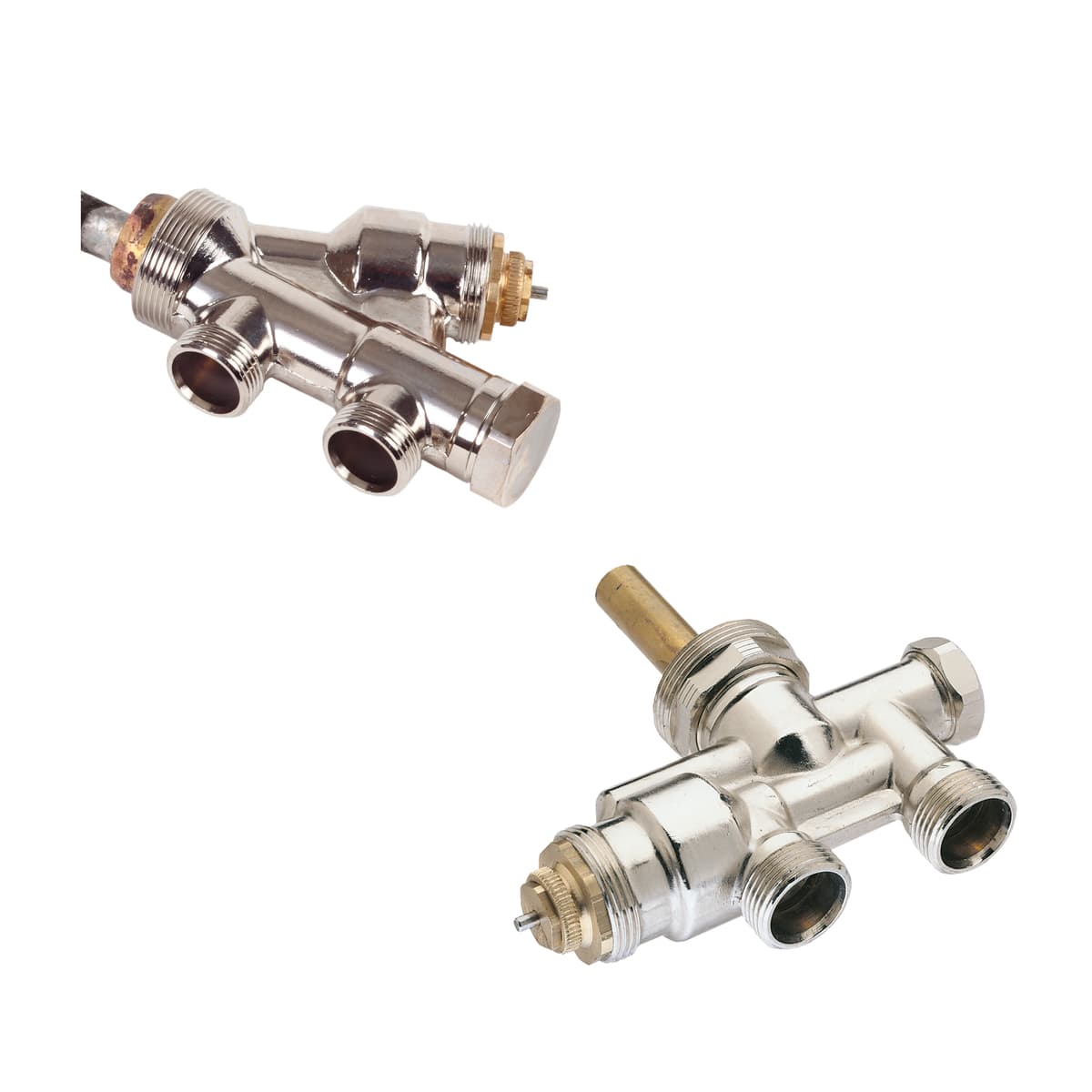

RFA 33, 34, 35, 36 ersätter ARCU 1- eller 2- rörsventiler sidokopplade. Ventilerna kan regleras med termostat eller handratt M28x1,5.
RFA 41/42 ersätter ARCU 1- eller 2-rörsventiler bottenkopplade med M22x1,5 röranslutning. RFA 71/72 ersätter ARCU 1- eller 2-rörsventiler bottenkopplade med invändig G3/8″ röanslutning. Ventilerna kan regleras med termostat eller handratt M28x1,5.
Beskrivning
RFA ventilerna har dold förinställning under packboxen. Injustering av 2-rörssystem görs med nyckel FN2. Ventilen har anslutning M22x1,5 eller G3/8″ mot rösystemet. Anslutningen mot radiatorn är M34x1,5. Födelningen av flödet (1-rörs) mellan radiator och by-pass gös med FN2. Skruva det antal varv som anges i tabell radiatorflöde. Ventilens retur stägs av med en spindel under locket och tillopp med termostat eller handratt. Vid avstägning stängs inte by-passen.
