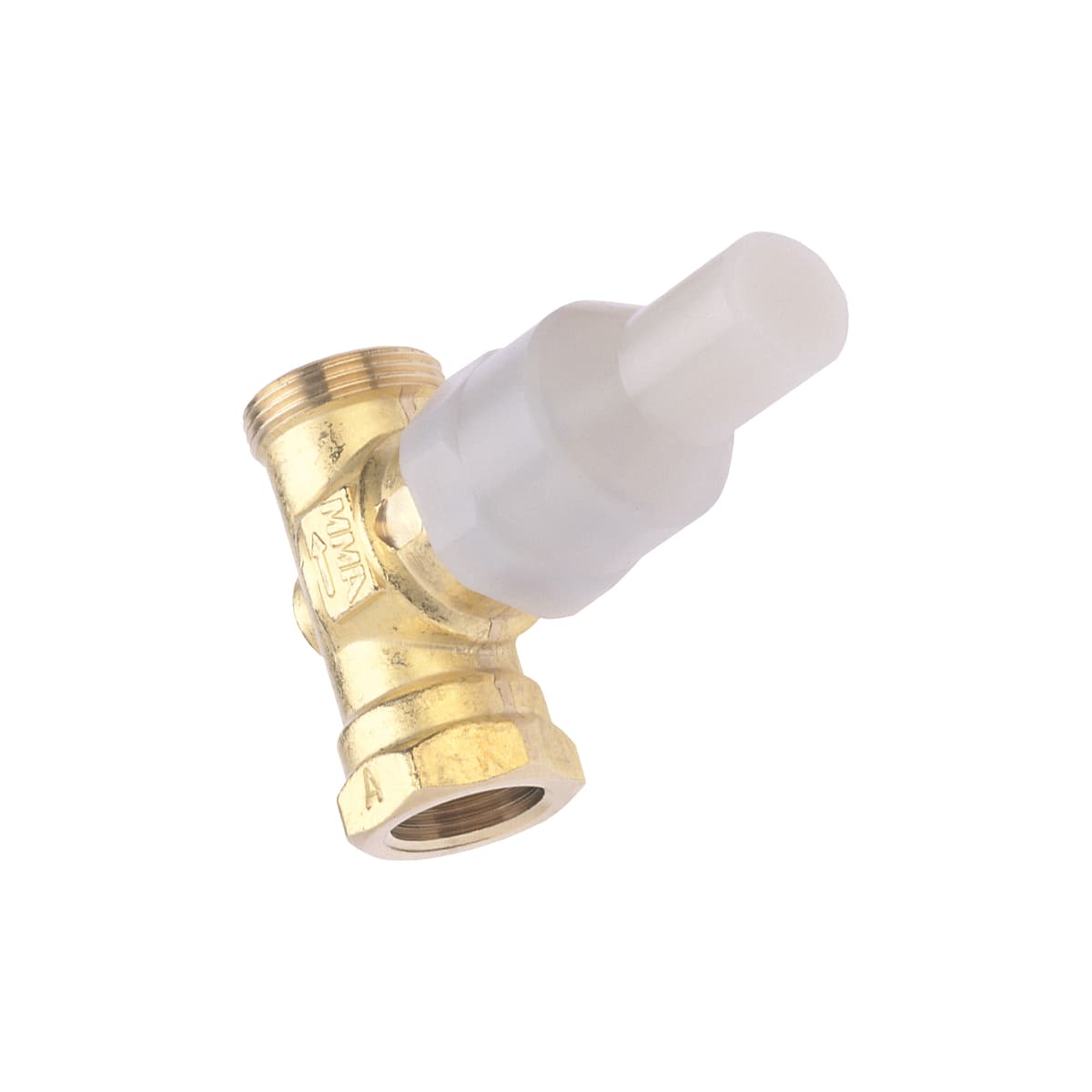

Övertrycksventil EDR
Bibehåller jämnt pumpttryck
- Konstant pumptemperatur och systemflöde
- Minskning av driftbuller
- Minimering av tryckvariationer
- Hög temperaturtålighet
- Högtrycksstöd
Specifikationer
| ETIM Class : | EC011490 - Differenstrycksregulator/Överströmningsregulator |
|---|---|
| Dimension (Nominell diameter) : | DN 15 |
| Tryckklass : | PN 16 |
| Justeringsområde [kPa]: | 0 - 60 |
Övertrycksventil EDR används som bypassventil. När tillgängligt tryck överstiger inställt värde öppnar ventilen.
Vid stigande differenstryck, t.ex om en eller flera av radiatorventilerna stänger, öppnar EDR ventilen och släpper igenom ett flöde vilket i motsvarande grad minskar tryckfallet över övriga ventiler. Därmed förhindrar man strömningsljud i radiatorventilerna. EDR ventilen är försedd med dold inställning under täckkåpan. Vid varje inställning på ventilspinden (antal varv “n”) strömmar vid ett visst differenstryck en bestämd mängd vatten genom ventilen. Ventilen har en inbyggd fjäder för tryckområde 10-60 kPa, för tryckområde 0-20 kPa bytes den inbyggda fjädern mot den separat medkevererade.
