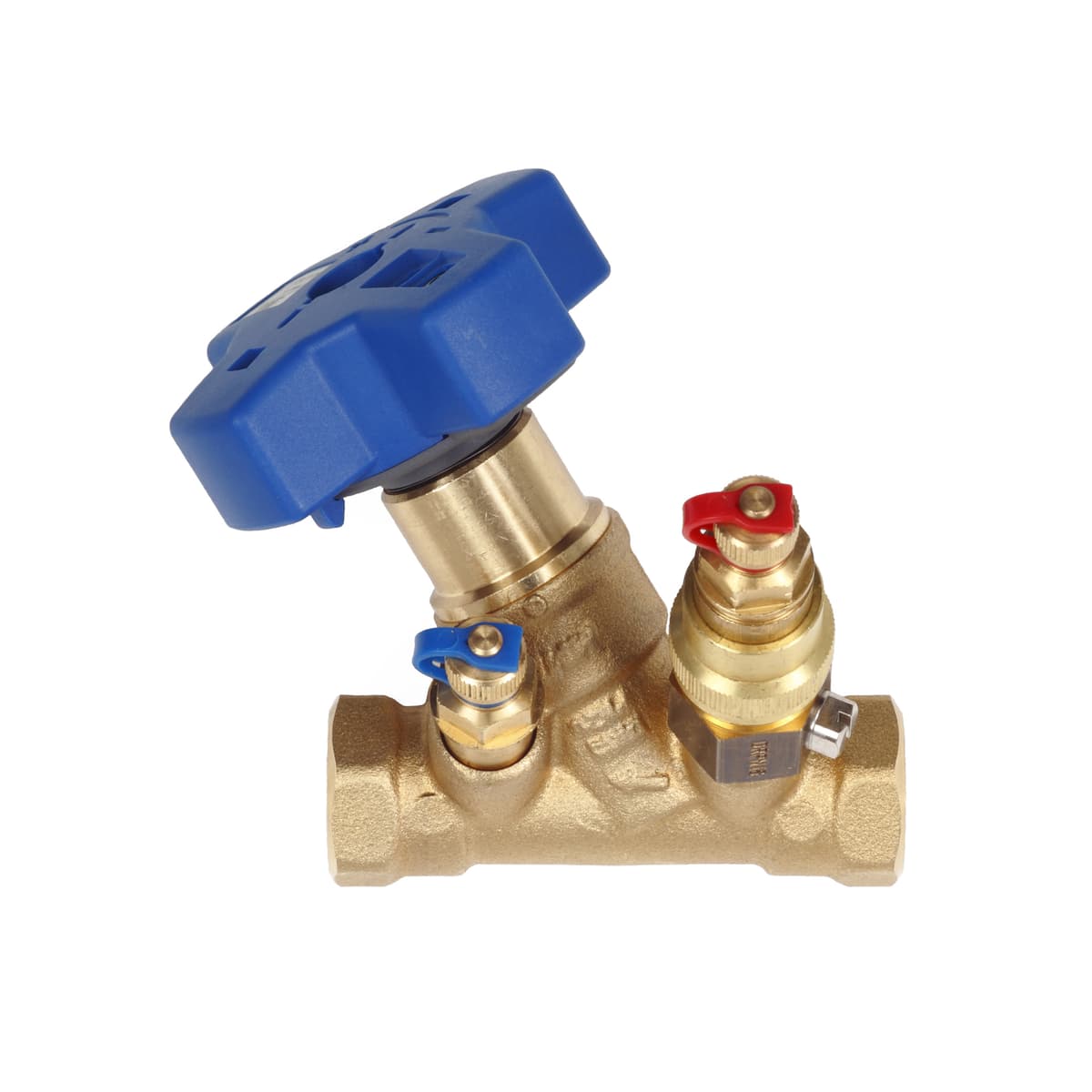

Balanseringsventil STV med avtappning
Används för att balansera flöden i vvc-, värme- och kylsystem.
- Hög noggrannhet
- Enkel att justera
- Dimension: DN10-50
- Tryckklass: PN 20
- Temperatur: -20°C till 120°C
Specifikationer
| ETIM Class : | EC011463 - Injusteringsventil |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Ytskydd : | Obehandlad |
| Dimension (Nominell diameter) : | DN 15, DN 20, DN 25, DN 32, DN 10, DN 40, DN 50 |
| Tryckklass : | PN 20 |
| Lämplig för värmevatten : | Ja |
| Max. arbetstryck [bar]: | 25 |
| Förinställningar låsbara : | Ja |
| Lämplig för manuell drift : | Ja |
| Motorstyrd : | Nej |
Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.
Inställning
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda. Ratten kan plomberas.
Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.
Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.
