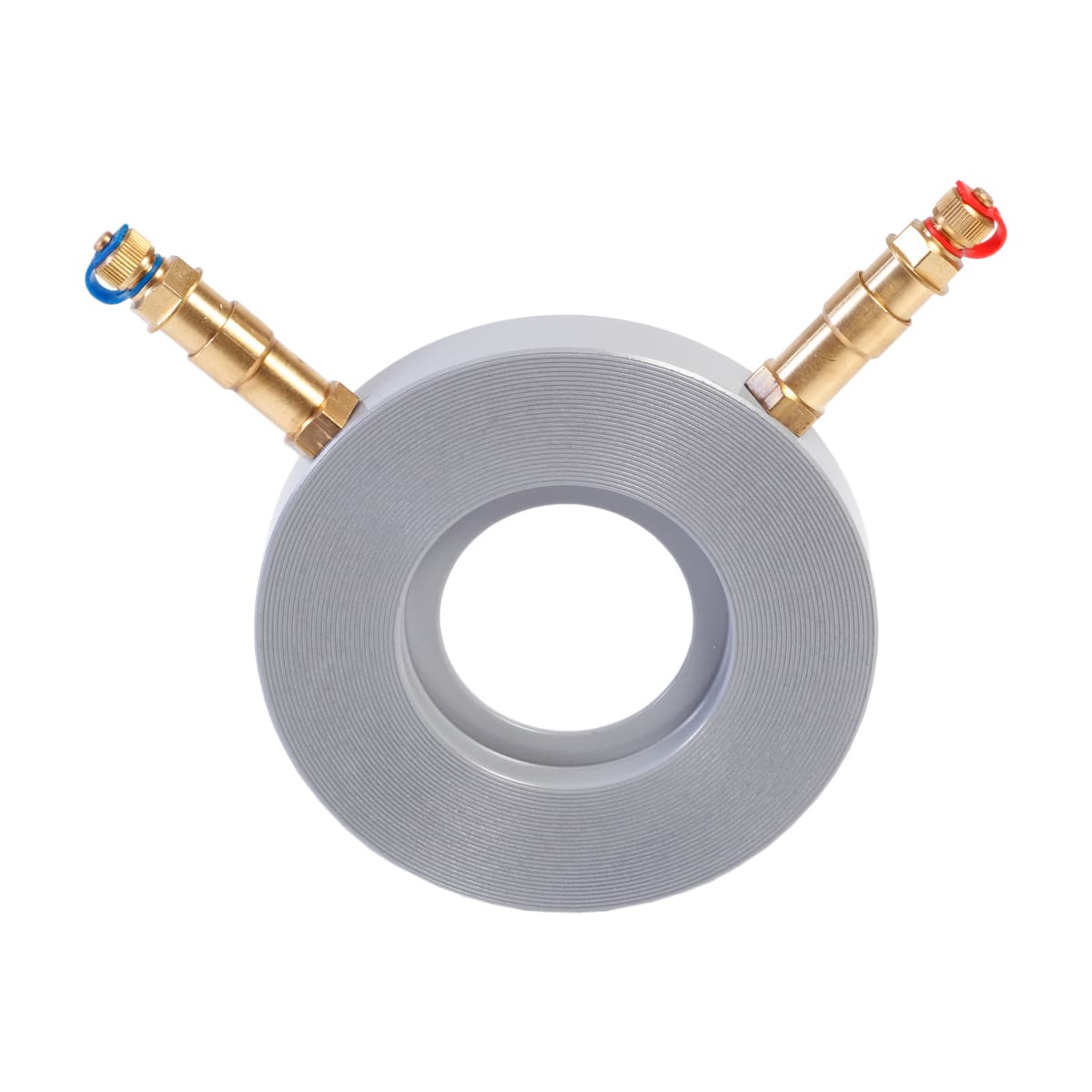

Mätring flänsad MR
Används vid mätning av flödet i värme-,kyl, och tappvattenanläggningar.
- Flänsad anslutning
- Anslutning: DN65-DN300
- Tryckklass: PN16
Specifikationer
| ETIM Class : | EC012373 - Strypfläns |
|---|---|
| Material : | Övrigt |
| Materialkvalitet : | Övrigt |
| Dimension (Nominell diameter) : | DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300 |
| Tryckklass fläns (flänsborrning) : | PN 16 |
| Kvs-värde [m³/h]: | 93 - 2400 |
Mätringen MR används vid mätning av flödet i värme-, kyl-, och tappvattenanläggningar. Den är försedd med självtätande mätuttag.
MR mätring har flänsad anslutning och finns från DN65-DN300.
Mätringen monteras mellan flänsar.
Mätringen är elförzinkad.
Flödesmätning:
Mätinstrumentet ansluts till ventilens mätuttag. Instrumentet är förprogrammerat med
karaktäristiken för samtliga våra injusteringsventiler och mätringar.
Även data för andra ventilfabrikat finns inlagda i instrumentet. Värden på tryckfall samt flöde kan direkt avläsas på displayen.
Om man inte har tillgång till Purmo´s instrument kan även vissa andra fabrikat användas.
Flödet kan då avläsas med ledning av tryckfallsdiagrammet som återfinns i installationsanvisningen för varje ventiltyp.
