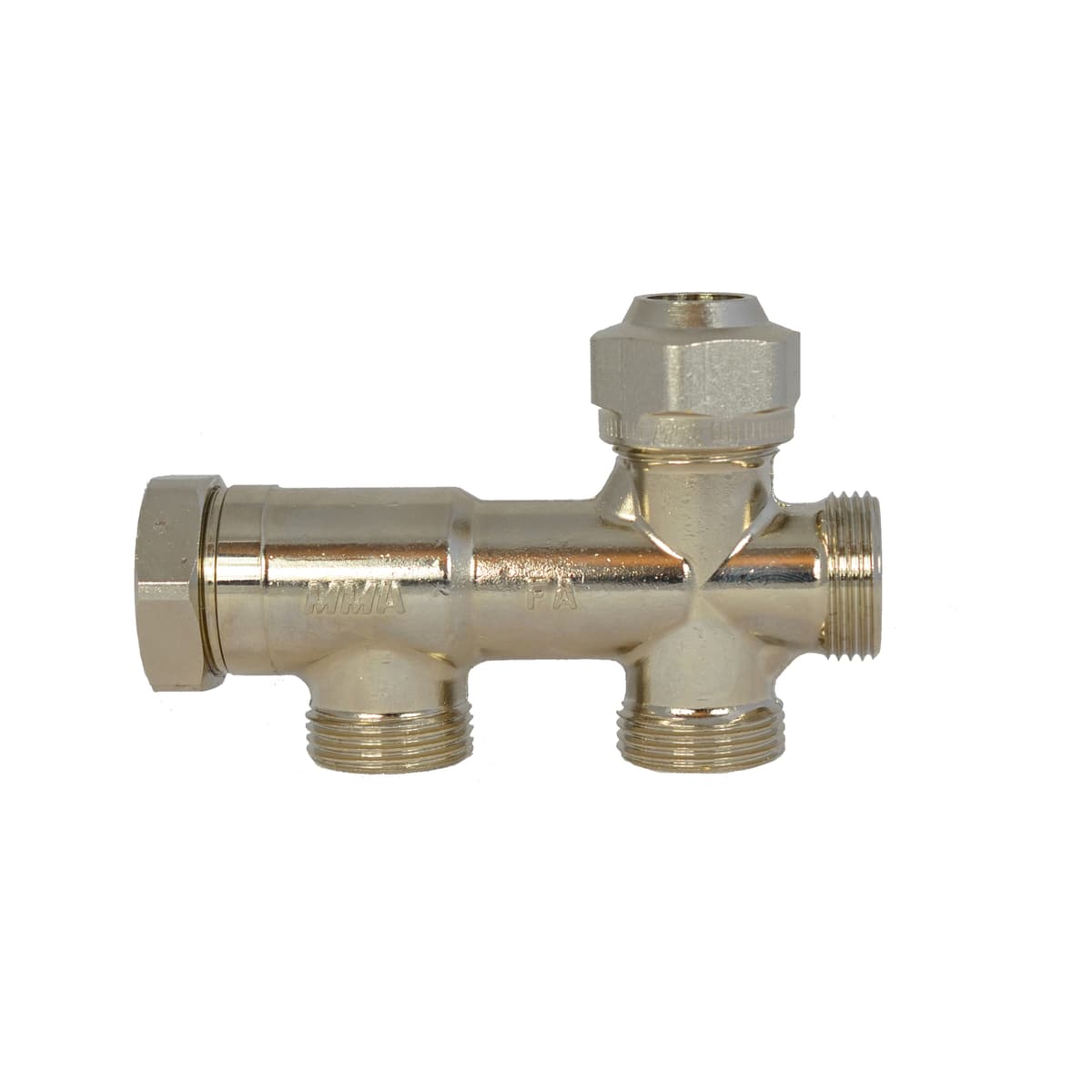

Fördelare - Radiatorkoppel
Fördelare - Radiatorkoppel
- Ett- och tvårörsutförande
Specifikationer
| ETIM Class : | EC010104 - Radiatorkoppel (2-punktsansluten) |
|---|---|
| Dimension radiatoranslutning : | M22x1,5 |
| Centrumavstånd röranslutningar [mm]: | 40 |
| Dimension röranslutning : | M22x1,5 |
| Anslutning termostatdel : | Löpmutter |
| Dimension termostatdel : | M28x1,5 |
| Termostatförberedd : | Ja |
| Förinställning : | Utan slagbegränsning |
Fördelarna finns i två utförande:
FA – för 2-rörs system
FEA – för 1-rörs system.
Beskrivning
Fördelarna är vändbara för botten/topp- eller sidoanslutning och har inbyggd avstängning. Anslutningen mot rörnätet är M22x1,5.
Fördelaren är försedd med en spindel för avstängning dold bakom ett lock (nyckegrepp insex 10 mm).
För FA fördelaren, 2-rörs är både tillopp och retur stängda med spindeln i inskruvat läge.
För FEA fördelaren, 1-rörs bottenkopplad är returledningen stängd i inskruvat läge medan tilloppet stängs av med reglerdelens termostat, handratt eller skyddskåpa.
Cirkulationen i slingan för 1-rörsfördelaren FEA är alltid öppen oavsett om fördelaren är stängd eller öppen. Vid montering följ alltid flödesriktningslinjerna på fördelaren så att tilloppet kommer in i toppen på radiatorn.
OBS! Sidokopplade FEA kan ej stängas av
