ts14S Wall System

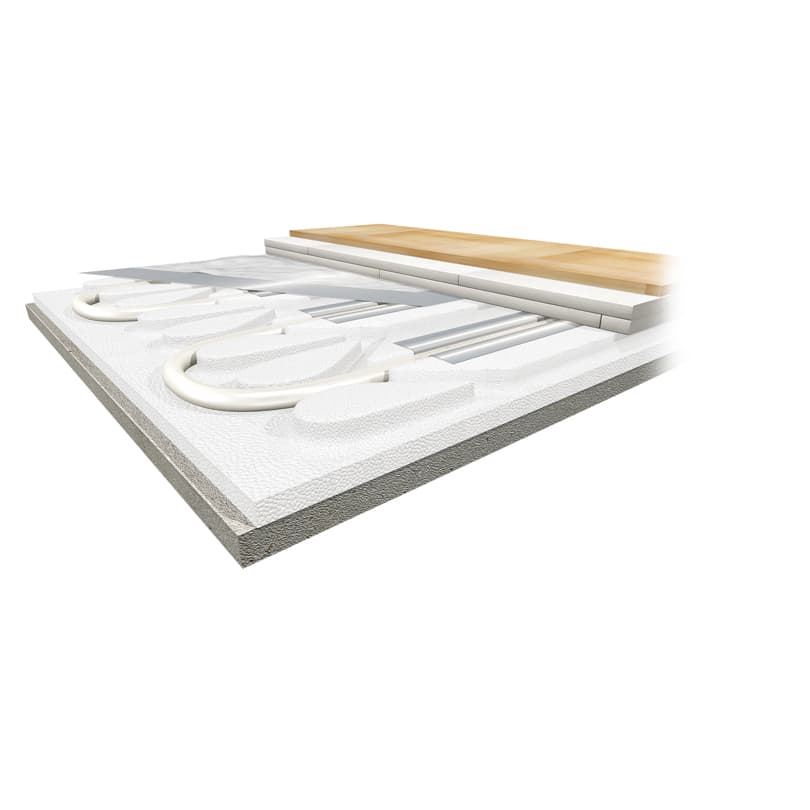

Für die Purmo Wandheizung ts14S Wall im Trockenaufbau eignen sich gebräuchliche Trockenbauplatten wie z.B. von Knauf oder Xella (Fermacell) zur Beplankung. Die Purmo Wandheizung ts14 S besteht aus Polystyrol-Systemplatten EPS 200 und den omegaförmigen Wärmeleitblechen. Zunächst wird die Lattung im gewünschten Rastermaß der Trockenbauplatten (z.B. Raster 62,5 cm) senkrecht an der Wand verschraubt. Die ts14 S Systemplatten werden entsprechend zugeschnitten und mit Kleber oder Tellerdübeln an der Wand fixiert. Danach werden die Wärmeleitbleche entsprechend des Verlegeabstandes von 150 mm in die Dämmplatten eingedrückt und ggf. mit doppelseitigem Klebeband oder etwas Montagekleber fixiert. Dieses Fixieren dient nur zu Montageerleichterung bis zur Rohrverlegung, weil sich die Wärmeleitbleche durch die Omegaform nach der Rohrverlegung mit der Systemdämmung verspannen. Wegen des geringen Ausdehnungskoeffizienten und der Biegestabilität empfehlen wir für die Wandheizung ts14 S das SKR-Heizrohr 14x2 mm. Nach Montage der Wärmeleitbleche kann das Heizrohr mäanderförmig verlegt werden. Für die Weiterführung der Rohre von Feld zu Feld sind in der Lattung entsprechende Aussparungen herzustellen. Die maximale Heizkreislänge sollte 100 m pro Kreis bzw. der maximale Druckverlust 200 mbar nicht überschreiten.
